螺桿機械具有特殊轉子輪廓的螺旋齒輪形式，以便陽轉子與陰轉子嚙合，轉子和殼體之間形成一個封閉的空間，介質從吸入?yún)^(qū)經過壓縮區流向排出區，泄漏通過螺桿機械高壓區域之間的間隙，流向低壓區域，為分析螺桿機械的整個運行周期，需要考慮所有泄漏流量。

英國PDM Analysis公司于2014年正式推出SCORG產品，其專注于螺桿機械的型線設計與分析、熱力學計算及CFD轉子結構網格生成，結合三維、一維仿真軟件可以輕松實現螺桿機械流體、熱力學特性計算，以幫助工程師快速進行螺桿機械的性能分析和優化設計。

      1. 轉子型線生成及幾何計算

多種方法生成轉子型線，包括導入轉子型線數據、自定義轉子型線、直接導入轉子CAD模型等，配置轉子幾何特征，可對轉子體積變化規律、泄露面積等進行計算。

      2. 轉子全參數設計分析

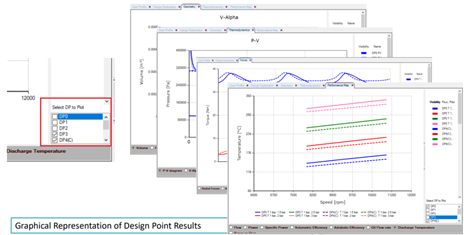

通過設計點表格的形式，可對轉子機械多工況計算參數進行設置，方便快速分析螺桿機械的性能，同時可導出設計模型。

      3. 熱力學計算

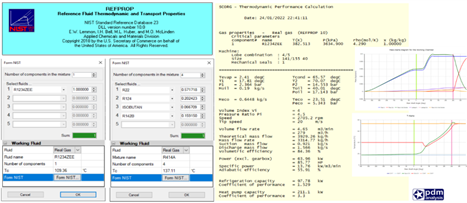

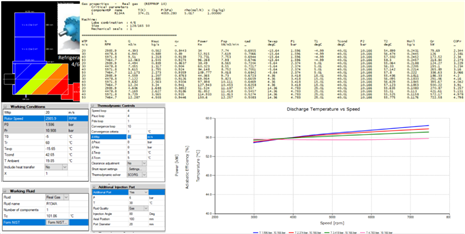

用戶可直接調用REFPROP10物性庫介質參數，可采用單一介質或混合介質進行熱力學計算，輸出螺桿機械（螺桿泵、壓縮機、膨脹機等）的熱力學性能參數，如流量、效率、轉子功率、腔室壓力和溫度變化曲線等，螺桿機械多工況熱力學計算結果可通過輸出報告、曲線形式進行展示。

      4. 網格生成

高效且自動化的網格生成技術，操作簡便、執行迅速，并能夠生成高精度、高質量的計算網格，維持了網格單元的一致性和正交性，為后續的數值模擬提供了堅實的基礎。具備豐富的求解器接口，例如ANSYS FLUENT、ANSYS CFX、SimericsMP/MP+（原Pumplinx）、STAR CCM+、OpenFOAM等。

      5. 軟件集成

SCORG與GT-SUITE軟件集成用于螺桿膨脹機、壓縮機、泵和電機的熱力學計算。

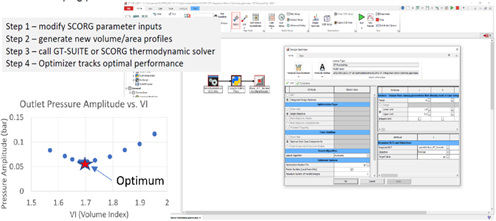

調用GT-SUITE設計優化器，通過改變SCORG文件參數來優化性能質量。
